BTTZ系列矿物绝缘电缆介绍

发布时间:2019-01-09点击:3360来源:洛铜_铜板_铜带_电缆铜带_铜排_铜管_铜棒_铜箔_铜材价格_洛阳浩泰铜业有限公司



BTTZ系列矿物绝缘电缆介绍

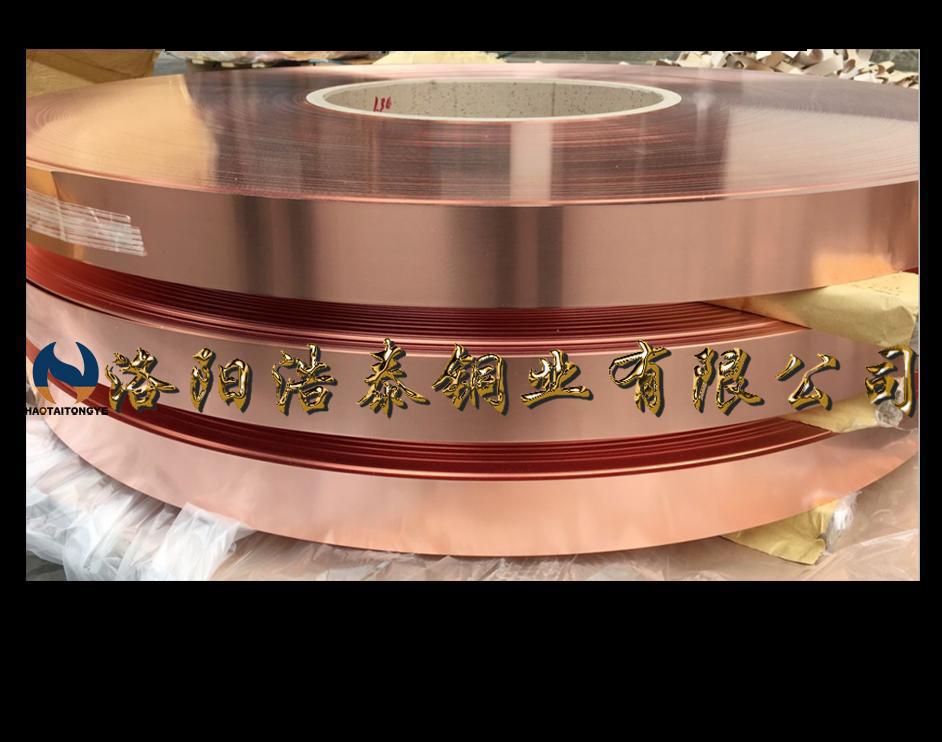

        洛阳浩泰铜业对于BTTZ系列电缆用铜带有着一定的深入研究,国内用户对于浩泰铜业生产出来的铜带有很好的评价。TP2带(0.95、60.55) (2).jpg


    BTTZ系列矿物绝缘电缆,国外叫Mineral Insulated Cable,国内简称矿物绝缘电缆或矿物绝缘类不燃性电缆。

    它是目前***国际认可的矿物绝缘电缆,它采用高导电率的实心铜芯导线作导体,高度压缩的粉末状氧化镁(MgO)作绝缘,无缝铜管作护套,经特殊工艺制作而成的现代建筑布线电缆和特殊行业(冶金、化工、石油等)用电缆。

    由于其用材和结构的特殊性,决定了该产品具有有机电缆(塑料电缆)所无法比拟的电气性能、机械性能、耐环境性能和环保性能。这种独特的结构使导体和绝缘材料的熔点分别为1083°C和2800°C。这使电缆在火灾条件下,设备同时能够继续在超过1000℃的温度下仍然安全地负载运行。


什么是刚性、柔性矿物绝缘电缆?


    一直以来,国内矿物绝缘电缆命名一直被以刚性、柔性来区分大类,这是由于国际上通用的氧化镁绝缘矿物绝缘电缆(IEC 60702-1:2002)其采用导体为IEC 60228中的第1种实心导体,其不像我们常见的普通电缆采用的绞合导体或软导体,后来由我国首创发展出来的JG/T 313标准YTTW系列金属护套无机矿物绝缘电缆、GB/T 34926标准RTTZ系列云母带矿物绝缘波纹铜护套电缆和一系列非采用实心导体的企业标准云母带矿物绝缘电缆,都被行业人笼统归类于柔性矿物绝缘电缆,仅是为了和氧化镁矿物绝缘电缆做区分。所以,所谓的柔性矿物绝缘电缆,只是比氧化镁矿物绝缘电缆相对更软一些。并不能误解为传统中的细丝软导体,实则刚性不刚,柔性不柔。


氧化镁矿物绝缘电缆的分类


    氧化镁矿物绝缘电缆,国内执行标准为GB/T 13033.1-2007《额定电压750V及以下矿物绝缘电缆及终端 第1部分:电缆》。根据电压等级,我们分类为500V电缆(轻型)和750V电缆(重型)。有些人无法理解轻型和重型的区别,那么KVV控制电缆跟VV电力电缆你总知道是什么意思吧?大致上说,500V轻型电缆主要用于控制线路,750V重型电缆主要用于电力线路。

    轻型电缆型号为BTTQ,重型电缆型号为BTTZ。

    当有防腐、辨认或美观需求时,可再挤制一层聚氧乙烯(V)或无卤低烟(WD)聚烯烃(Y)外护套。

型号表示为:

BTTZ:重型铜芯铜护套矿物绝缘聚氯乙烯外套电缆

BTTVZ:重型铜芯铜护套矿物绝缘聚氯乙烯外套电缆

WD-BTTYZ:重型铜芯铜护套矿物绝缘无卤低烟聚烯烃外套电缆


BTTQ:轻型铜芯铜护套矿物绝缘聚氯乙烯外套电缆

BTTVQ:轻型铜芯铜护套矿物绝缘聚氯乙烯外套电缆

WD-BTTYQ:轻型铜芯铜护套矿物绝缘无卤低烟聚烯烃外套电缆


产品结构示例



电缆的芯数:

    由于氧化镁矿物绝缘电缆采用铜管作为护套,铜护套可作为PE接地线使用,故电缆标准中并无5芯规格。


柔性矿物绝缘电缆能否取代刚性?


    柔性矿物绝缘电缆是我国近几年根据现有实际情况发展出来的自有产品,目前也发展出了国家标准GB/T 34926-2017支撑的RTTZ系列云母带矿物绝缘电缆,已经能够满足我国相关防火建筑规范要求,已经可以取代很多原仅有BTTZ系列能够应用的场景。但是同时也发展出小部分非法企业,用普通聚乙烯塑料加少量云母带作为绝缘,试图将这种偷工减料的塑料绝缘电缆,穿个金属外衣,也称为矿物绝缘电缆。何为矿物绝缘类不燃性电缆?2015年5月1日实施的由中华人民共和国住房和城乡及中华人民共和国质量监督检验检疫总局联合发布的标准GB 50016-2014中,第377页明确规定矿物绝缘类不燃性电缆由铜芯、矿物质绝缘材料、铜等金属护套组成。我们呼吁所有线缆企业,开发研制出各种***的新型矿物绝缘电缆来优化、填补目前市场产品中的不足,但是也同时抵制这种偷换概念的行为。矿物绝缘电缆,绝缘必须是以矿物质为主材。聚乙烯加少量云母带结构只能成为塑料绝缘,无法称之为矿物绝缘,两者材料成本也相差甚远。


    虽然市面上的柔性矿物绝缘电缆已经能够满足大部分市场需求,但是氧化镁矿物绝缘电缆的防火性能、持久性能仍然是目前市面上柔性矿物绝缘电缆无法比拟的,在大型建筑中,我们仍然建议采用氧化镁矿物绝缘电缆。氧化镁绝缘电缆仍然是国际上***认可且有国际标准的不燃性电缆,其防火电缆地位仍然无法取代。


氧化镁矿物绝缘电缆的优点:


耐火性

既不会燃烧也不支持燃烧,是真正意义的不燃性电缆。


高机械强度

即使在火灾情况下,也能承受相当大的应力,例如弯曲,扭曲和压扁。


高运行温度

连续操作温度可达250℃,较短周期可达1083°C,是铜的熔点。


接地连续性

我们的电缆不需要单独的PE接地线,因为外部铜护套可提供优良的低电阻接地连续性。


固有隔爆屏障

使用不易燃的铜护套,高度压实的绝缘材料可以抵抗电缆连接的设备之间的蒸汽,气体和火焰的传播。


柔韧

矿物绝缘电缆经过完全退火处理,因此极易延展,易于操作,以遵循现有的布线路线和不规则形状。


不老化

矿物绝缘电缆是永久性的,并且随着时间的推移不会减弱或降解,从而提供更长的安全寿命。


小直径

我们的电缆的直径小于塑料绝缘耐火电缆的等效额定值。


气密性

不受水、石油和天然气的影响。
